Współczesne badania nad zachowaniem człowieka coraz częściej opierają się na integracji danych fizjologicznych i behawioralnych. Jednym z narzędzi do obiektywnego pomiaru reakcji emocjonalnych jest elektromiografia powierzchniowa (surface electromyography, sEMG). Dzięki tej technice możliwa jest ocena reakcji afektywne poprzez rejestrację aktywności elektrycznej mięśni, w tym mięśni mimicznych twarzy.
W połączeniu z eyetrackingiem, który dostarcza dokładnych informacji o alokacji uwagi wzrokowej oraz pośrednich wskaźników oceny bodźca, możliwe jest uzyskanie pełniejszego obrazu reakcji uczestników. Dzięki temu badacze mogą analizować nie tylko to, na co patrzy uczestnik, ale również jakie emocje towarzyszą tym obserwacjom.
Elektromiografia powierzchniowa (sEMG) – podstawy metodologiczne
Zasada działania sEMG
Pomiar elektromiograficzny polega na umieszczeniu elektrod powierzchniowych na skórze, bezpośrednio nad badanymi mięśniami. Urządzenie rejestruje zsumowane potencjały czynnościowe jednostek motorycznych (motor unit action potentials, MUAPs) generowane podczas depolaryzacji błon komórkowych włókien mięśniowych. W efekcie możliwe jest śledzenie aktywności neuronów ruchowych i napięcia mięśniowego w czasie rzeczywistym.
Parametry techniczne pomiaru elektromiograficznego
Prawidłowa rejestracja sygnału elektromiografii powierzchniowej (sEMG) wymaga spełnienia kilku kryteriów technicznych, które zapewniają wysoką jakość danych oraz minimalizują zakłócenia:
- Częstotliwość próbkowania: minimum 1000 Hz (zalecane 1000-2000 Hz dla mięśni twarzy)
- Pasmo częstotliwości: filtr górnoprzepustowy 10-20 Hz i dolnoprzepustowy 400-500 Hz (dla mięśni mimicznych twarzy zazwyczaj 20-500 Hz)
- Filtracja: filtr notch 50 Hz (Europa) lub 60 Hz (Ameryka Północna) eliminujący zakłócenia sieciowe
- Impedancja: poniżej 10 kΩ, preferowane <5 kΩ
- Rozdzielczość ADC: minimum 12‑bit (dla mięśni mimicznych twarzy zalecane 16‑bit)
Rozróżnienie sEMG a iEMG
W badaniach UX, neuromarketingu i psychologii eksperymentalnej powszechnie wykorzystuje się elektromiografię powierzchniową (sEMG). Technika ta jest nieinwazyjna, rejestruje aktywność mięśni przez skórę i umożliwia wykrycie zarówno widocznych, jak i podprogowych reakcji mimicznych. Dzięki temu nie wpływa na naturalne zachowanie uczestników.
Natomiast inwazyjna elektromiografia igłowa (iEMG) polega na wprowadzeniu igły elektrody do mięśnia i rejestracji pojedynczych jednostek motorycznych. Z uwagi na jej inwazyjny charakter i dyskomfort dla badanych, metoda ta jest stosowana głównie w diagnostyce klinicznej i rzadko wykorzystywana w badaniach behawioralnych.
Facial EMG jako wskaźnik walencji emocjonalnej
Aktywność podprogowa a mikroekspresje
Facial EMG to odmiana sEMG stosowana do mięśni mimicznych twarzy. Umożliwia wykrycie podprogowych reakcji mimicznych (covert facial responses) – subtelnych zmian napięcia mięśniowego niewidocznych dla oka lub kamer. W odróżnieniu do mikroekspresji w rozumieniu Ekmana (trwających 40–200 ms i widocznych wizualnie), Facial EMG rejestruje aktywność mięśniową przed widocznym ruchem mimiki. Pozwala to uchwycić reakcje emocjonalne na wcześniejszym, bardziej bezpośrednim poziomie. Dzięki temu metoda uzupełnia obserwacje wideo, takie jak Face Tracking i Facial Expression Analysis.
Kluczowe obszary pomiarowe Facial EMG
W standardowym protokole Facial EMG (protokół Fridlund & Cacioppo, 1986) wyróżnia się trzy pary mięśni mimicznych, które są najczęściej analizowane w kontekście reakcji emocjonalnych:
- Musculus zygomaticus major (mięsień jarzmowy większy)
– Funkcja: unoszenie kącików ust (uśmiech)
– Interpretacja: marker pozytywnej walencji emocjonalnej, przyjemności, zadowolenia</li> - Musculus corrugator supercilii (mięsień marszczący brwi)
– Funkcja: zbliżanie brwi, tworzenie zmarszczek pionowych
– Interpretacja: kontinuum reakcji obejmujące negatywną walencję emocjonalną, wzmożony wysiłek kognitywny oraz frustrację - Musculus frontalis (mięsień czołowy)
– Funkcja: unoszenie brwi
– Interpretacja: wskaźnik zdziwienia lub strachu
Uwaga metodologiczna: Aktywność poszczególnych mięśni nie jest jednoznacznym wskaźnikiem emocji. Prawidłowa interpretacja wymaga uwzględnienia kontekstu zadaniowego oraz integracji danych z innych kanałów pomiarowych.

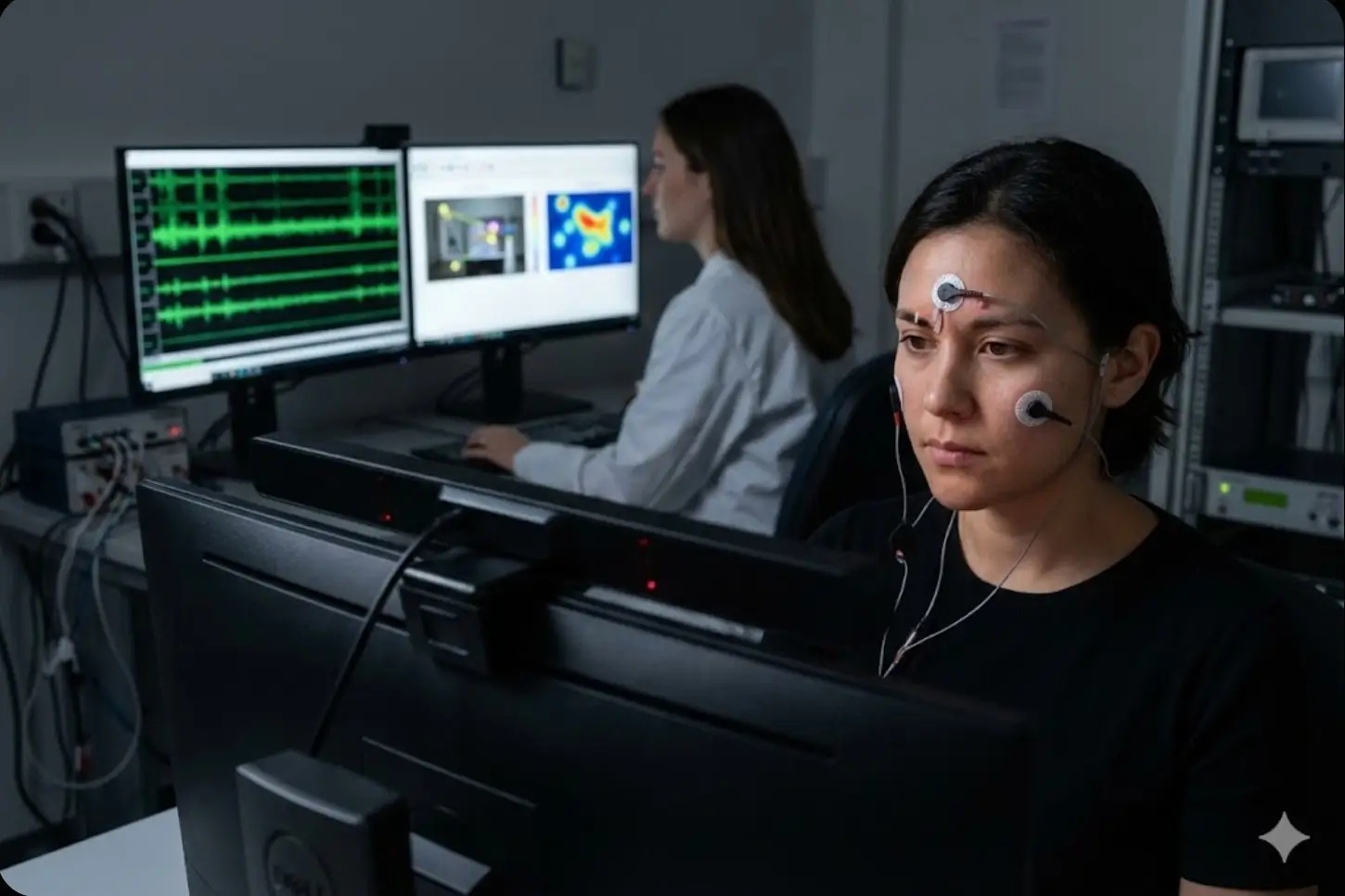

Integracja sEMG z eyetrackingiem
Połączenie sEMG z eyetrackingiem pozwala na bardziej kompleksową analizę reakcji uczestników. Eyetracking rejestruje miejsca fiksacji, czas spędzony na poszczególnych elementach bodźca oraz sekwencje oglądania, podczas gdy sEMG mierzy aktywność mięśni mimicznych, wskazując na towarzyszące emocje.
Synchronizacja czasowa i opóźnienia fizjologiczne
Typowa reakcja mięśniowa pojawia się z opóźnieniem 200–500 ms od momentu fiksacji. W związku z tym, w analizach multimodalnych stosuje się okna czasowe dopasowane do latencji reakcji EMG, aby poprawnie korelować dane o uwadze z reakcją emocjonalną:
- T₀: Rozpoczęcie fiksacji
- T₀ + 100-300 ms: Przetwarzanie kognitywne i emocjonalne
- T₀ + 200-500 ms: Pojawienie się mierzalnej reakcji EMG
Protokół analizy musi uwzględniać te opóźnienia poprzez zastosowanie odpowiednich okien czasowych (time windows) w analizie korelacji między fiksacjami a aktywnością mięśniową.
Przykład interpretacji zintegrowanych danych sEMG + eyetracking
Jeśli eye tracker rejestruje fiksację na komunikacie błędu w czasie T₀, a sEMG wykazuje wzrost aktywności mięśnia marszczącego brwi (corrugator supercilii) w czasie T₀ + 300 ms przy braku aktywacji mięśnia jarzmowego większego (zygomaticus major), badacz otrzymuje potwierdzony wskaźnik negatywnej reakcji. Triangulacja danych (łączenie wyników z różnych źródeł pomiarowych) pozwala na:
- weryfikację deklaracji werbalnych,
- identyfikację reakcji nieuświadomionych,
- minimalizację błędu pomiaru wynikającego z tendencji do społecznie pożądanych odpowiedzi.
Zastosowania badawcze
Integracja sEMG i eyetrackingu znajduje zastosowanie w różnych dziedzinach:
User Experience (UX) i Human-Computer Interaction
- Identyfikacja punktów frustracji w interfejsach cyfrowych
- Ocena obciążenia kognitywnego związanego z wykonaniem zadań
- Analiza reakcji emocjonalnych na elementy designu
- Walidacja rozwiązań projektowych w testach A/B
Przykład: Wzrost aktywności mięśnia marszczącego brwi (corrugator supercilii) przy braku błędów systemowych i przedłużonych czasach fiksacji może wskazywać na wysoki ładunek kognitywny związany z niejasną architekturą informacji.
Badania mediów i efektywności komunikacji
- Analiza moment-to-moment reakcji na materiały audiowizualne
- Identyfikacja sekwencji wywołujących pożądane reakcje emocjonalne
- Pomiar efektywności komunikatów perswazyjnych
- Ocena wpływu warstwy dźwiękowej na odbiór przekazu
Przykład: Podczas testu filmu reklamowego wzrost aktywności mięśnia jarzmowego (zygomaticus major) pozwala zidentyfikować sekwencje wywołujące przyjemne emocje, co uzupełnia obserwacje z eyetrackingu i deklaracji uczestników.
Psychologia eksperymentalna
W badaniach eksperymentalnych sEMG wykorzystuje się jako narzędzie komplementarne, w zależności od badanego konstruktu:
- Walencja emocjonalna: sEMG twarzy, automatyczne systemy kodowania mimiki,
- Pobudzenie emocjonalne: przewodność skóry (EDA/GSR), zmienność rytmu serca (HRV), rozszerzona reakcja źreniczna,
- Stres i lęk: poziom kortyzolu w ślinie, wskaźniki HRV, przewodność skóry.
Wybór metody zależy od specyfiki konstruktu teoretycznego. sEMG dostarcza informacji o walencji, ale nie stanowi pierwszorzędnego wskaźnika pobudzenia czy lęku.
Procedura badawcza – protokół pomiaru elektromiograficznego
Przygotowanie uczestnika
Przygotowanie skóry: Oczyszczenie miejsc aplikacji elektrod, delikatna abrazja skóry przy użyciu pasty przewodzącej. Cel: redukcja impedancji poniżej 10 kΩ, preferowane <5 kΩ.
Rozmieszczenie elektrod: Typ Ag/AgCl w konfiguracji bipolarnej, rozstaw 10-20 mm (dla małych mięśni twarzy 10-15 mm), lokalizacja zgodna z wytycznymi SENIAM (Surface ElectroMyoGraphy for the Non-Invasive Assessment of Muscles) lub protokołem Fridlund & Cacioppo (1986), orientacja wzdłuż przebiegu włókien mięśniowych.
Instrukcja dla badanego: Ograniczenie ruchów głowy, powstrzymanie się od mówienia (poza zadaniami werbalnymi), naturalne zachowanie mimiki, możliwość zgłoszenia dyskomfortu.
Kalibracja i baseline
- Rejestracja aktywności spoczynkowej przez 2-3 minuty w warunkach neutralnych
- Opcjonalna kalibracja poprzez intencjonalne skurcze mięśni
- Synchronizacja czasowa z eye trackerem i pozostałymi urządzeniami
- Okres adaptacji 5-10 minut po nałożeniu elektrod
Przetwarzanie sygnału
Filtracja: Zalecana filtracja typu Butterworth 4. rzędu.
Usuwanie artefaktów: Analiza niezależnych komponentów (ICA), inspekcja wizualna, algorytmy detekcji outliers, wykluczenie fragmentów z artefaktami.
Normalizacja: Korekcja linii bazowej, transformacja procentowa względem baseline, standaryzacja z-score w analizach grupowych.
Ekstrakcja cech: Root Mean Square (RMS), Integrated EMG (iEMG), średnia aktywność w określonych oknach czasowych, Mean Absolute Value (MAV).
Ograniczenia metodologiczne
Indywidualne różnice w aktywności bazowej
Uczestnicy charakteryzują się zróżnicowanym poziomem tonusu mięśniowego w spoczynku. Osoby z naturalnie wyższą aktywnością bazową mogą wykazywać mniejsze przyrosty względne sygnału. Konieczna jest standaryzacja wewnątrzpodmiotowa oraz analiza uwzględniająca różnice indywidualne jako zmienne kontrolowane.
Czynniki demograficzne
Wiek (elastyczność skóry, grubość naskórka), płeć (grubość tkanki podskórnej, ekspresywność mimiczna), typ skóry (wilgotność, tłustość, owłosienie) oraz etniczność wpływają na jakość sygnału i wymagają uwzględnienia w analizie.
Habituacja
Przy powtarzanej ekspozycji na te same bodźce obserwuje się spadek intensywności reakcji. Konieczne jest zastosowanie randomizacji kolejności bodźców, odpowiednich odstępów czasowych między próbami oraz ograniczenie liczby powtórzeń.
Trafność ekologiczna
Naklejenie elektrod zwiększa samoświadomość uczestnika i może modyfikować naturalne zachowanie. Zaleca się minimum 5-10 minut adaptacji po nałożeniu elektrod oraz wykonanie zadania treningowego przed właściwym badaniem.
Metody alternatywne i komplementarne do sEMG
Automatyczne systemy kodowania mimiki (AFC)
Systemy AFC oferują całkowitą nieinwazyjność, możliwość analizy pełnego zestawu jednostek akcji mimicznych oraz niższy koszt implementacji. Zachowane przewagi sEMG to detekcja aktywności podprogowej, wyższa precyzja czasowa (1000-2000 Hz vs 30-120 fps), niezależność od warunków oświetleniowych oraz bezpośredni pomiar aktywności mięśniowej. Obie metody należy traktować jako komplementarne.
Integracja wielomodalna
Optymalne podejście zakłada integrację sEMG z przewodnością skórną (pomiar arousal), zmiennością rytmu serca (regulacja autonomiczna), eye trackingiem (alokacja uwagi), EEG (aktywność korowa) oraz Facial Coding (widoczna ekspresja). Taka konfiguracja pozwala na rekonstrukcję pełnego modelu reakcji obejmującego wymiar kognitywny, emocjonalny i behawioralny.
Standardy raportowania z elektromiografii
Dla zapewnienia replikowalności raportowanie badań z sEMG powinno zawierać:
- parametry sprzętowe (producent, model, typ elektrod, rozstaw międzyelektrodowy),
- parametry akwizycji (częstotliwość próbkowania, rozdzielczość ADC, filtry sprzętowe),
- procedurę badawczą (metoda przygotowania skóry, lokalizacje elektrod, czas baseline, instrukcje),
- szczegóły przetwarzania danych (filtry cyfrowe, metoda usuwania artefaktów, sposób normalizacji, wyekstrahowane cechy sygnału).
Podsumowanie – Elektromiografia powierzchniowa (sEMG)
Elektromiografia powierzchniowa (sEMG) jest skutecznym narzędziem w badaniach nad reakcjami emocjonalnymi człowieka. W połączeniu z eyetrackingiem umożliwia jednoczesną ocenę uwagi wzrokowej i walencji emocjonalnej, co pozwala lepiej zrozumieć reakcje uczestników na bodźce i proces podejmowania decyzji. Dzięki sEMG badacze uzyskują obiektywne dane fizjologiczne, które uzupełniają deklaratywne odpowiedzi uczestników.
Prawidłowa analiza sygnałów wymaga stosowania sprawdzonych protokołów metodologicznych oraz uwzględnienia ograniczeń pomiaru. sEMG najlepiej sprawdza się jako element badań multimodalnych, łącząc różne źródła danych, takie jak przewodność skóry, rytm serca czy analiza mimiki. W rezultacie integracja sEMG i eyetrackingu pozwala na bardziej kompleksową interpretację reakcji uczestników na bodźce.
